3D打印界的“千层酥”：揭秘LOM分层实体制造技术
提起3D打印，你可能会想到用塑料线材“画”出模型的FDM，或用激光烧结粉末的SLS。然而，在增材制造的大家族中，还有一种更为独特且历史悠久的工艺——分层实体制造（Laminated Object Manufacturing, LOM）。它就像是制作千层酥或完成一幅精密的立体剪纸，通过逐层粘合与切割片材来构建物体，在特定领域散发着不可替代的魅力。

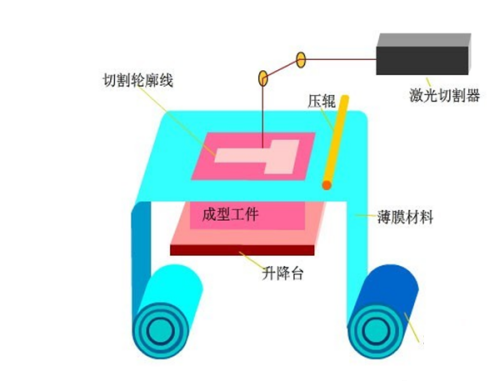

图：LOM设备通过片材切割叠加进行成形
一、技术原理：从“层层剪纸”到三维实体
LOM技术，通常被称为片材层压增材制造，其核心思想可追溯到几十年前：将三维物体“切片”为连续的二维薄片，逐层制作后堆叠成型。其工作流程简洁而巧妙：
1. 铺层与粘合：设备将一层背面涂有热熔胶的片材（如纸张、塑料薄膜、金属箔）铺在工作台上，通过热压辊加热加压，使其与下面一层牢固粘合。
2. 激光精密切割：紧接着，二氧化碳激光器或切割刀头会根据该层截面的轮廓数据，在片材上精确切割出零件的边界。为了更好地后续清理，轮廓之外的区域通常会被切成细小的网格碎片。
3. 逐层循环：完成一层后，工作台下降一个层厚的高度，送料机构送入新的片材，重复铺料、粘合、切割的过程。如此循环，零件便被包裹在一个由废料网格构成的立方体中逐步“生长”出来。
4. 后处理取件：全部打印完成后，需要人工或辅助设备将零件周围和内部的网格废料小心剥离，最终得到一个完整的实体模型。
这种工艺决定了它与其他主流3D打印技术截然不同的特点，其核心优势与局限性都源于此。
动态示意：LOM采用片材切割、片材粘贴、废料去除的方式构建复杂结构
二、独特优势与核心局限
LOM技术之所以能在众多3D打印工艺中占有一席之地，主要得益于其在特定场景下的显著优势：
成型速度极快：激光只需切割截面轮廓，无需扫描整个平面，特别适合制作内部结构简单的大型、实体零件。
成本低廉：原材料（尤其是纸张）价格便宜，且无需设计和打印支撑结构，废料本身在过程中就起到了支撑作用。
原型性能稳定：成品具有类似木材的质感，强度较高，翘曲变形小，甚至能承受200°C左右的高温。
工艺环境友好：整个过程主要涉及热压和切割，无异味、无有毒化学物质，设备噪音小，适合办公室环境。
支持大尺寸制造：得益于其工艺原理，可以制造尺寸非常大的原型或工装，曾有大型设备的构建面积达到以英尺计量的规模。
三、应用领域：从概念模型到功能工装
基于上述特点，LOM技术找到了自己独特的应用生态位：
· 快速原型与概念验证：这是其最传统的领域。利用低成本纸质材料，可以快速生产出外观直观、可用于设计评审、装配检验的实体模型。过去，它常被用于制作建筑沙盘和景观模型。
· 铸造与模具制造：LOM制作的坚固原型可以直接作为砂型铸造的木模，或经过处理后用于熔模铸造，在传统制造业中发挥作用。
· 专用工装与夹具：近年来，这一应用展现出新的潜力。例如，中国企业利用LOM原理开发的“CLAM™贝壳增材智能制造系统”，可将复合材料片材直接加工成大尺寸、高精度的航空铺贴工装和裁切胎具，解决了传统模具成本高、周期长的问题。
· 特定行业原型：在医疗领域，它曾用于制作器官可视化模型；在珠宝行业，也尝试过制作彩色原型。此外，有研究探索其在快速PCB（印刷电路板）单层基板原型制作中的应用。

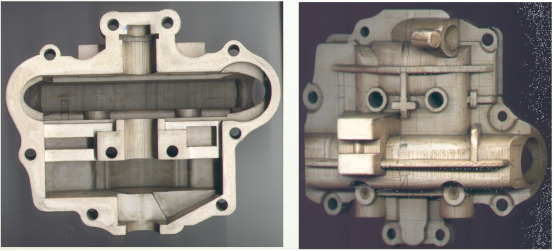

图：利用LOM技术打印的用于装配检验的气缸盖
四、现状与未来：一项“小而美”的专项技术
LOM技术的历史可谓“起个大早，赶个晚集”。它是最早实现商业化的3D打印技术之一，但由于其核心专利长期被少数公司掌控，以及材料、精度等方面的固有局限，其普及程度远不及FDM、SLA等后起之秀。在追求复杂几何形状和精细化制造的今天，它甚至被认为是一种“没落的技术”。
然而，这并非故事的终点。业界专家指出，LOM在速度和大尺寸制造方面仍拥有巨大潜力。其基于“卷对卷”的连续送料和层压理念，启发了其他打印技术的速度优化方案-4。更重要的是，当制造需求回归本质——例如，需要快速、低成本地生产结构简单的大型实体零件或专用工装时，LOM便成为了一种高效、可靠的“专项解决方案”。它不再是面向所有人的通用工具，而是在特定工业需求场景下，一把锋利而称手的“特种刀具”。
结语
LOM 3D打印技术，如同一门精妙的立体层叠艺术，它用最直观的“加、减”逻辑——加热粘合一层，切割轮廓一次——将二维片材转化为三维实体。虽然它可能不再是舞台中央的明星，但在追求极致速度、大尺寸和特定功能强度的工业角落，这项经典工艺仍在持续发光发热，证明了在技术多元化的世界里，“专精”与“普及”同样具有价值。
